Bluetooth
Это беспроводная шинная система, используемая как в компьютерной технике, так и в области мобильной связи.
Технология Bluetooth работает в не залицензированном частотном диапазоне ISM 2,4 ГГц с мощностью передачи 1 мВт и имеет радиус действия около 10 метров. Скорость передачи может достигать до 1 Мбит/с.
Так как в шине данных MOST кольцевая структура, то повреждение одного блока управление ведёт к полному выходу из строя всей системы или к значительному нарушению передачи данных. Ошибку можно локализовать, ведь все блоки имеют память ошибок, а главный блок часто выступает межсетевым интерфейсом и связан с другими шинам(например CAN).
Причинами ошибки могут быть неправильная подача питания, внутренняя ошибка блока управления, отключение в результате перегрева или программная ошибка блока отправителя или приемника. Также причиной ошибки может быть повреждение оптоволокна между двумя блоками управления. Важно для начала локализовать повреждение, т.е. определить между какими блоками произошёл обрыв.
Для диагностики сначала необходимо подключить питание всех блоков управления, подключённых к шине. После включения блоки начнут посылать световой сигнал к следующему соседнему блоку. Блок, который не принимает сигнал, зафиксирует это в память ошибок.

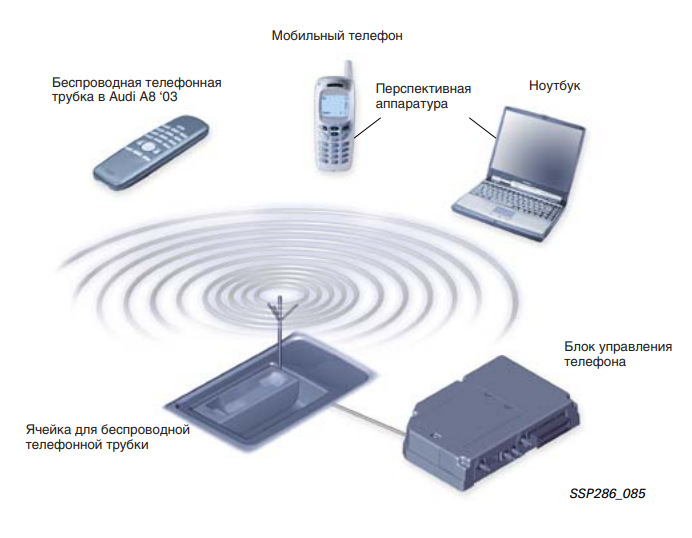

Система состоит из главного задающего блока, который создаёт связь и определяет последовательность отправки. У каждого устройства есть свой неповторимый адрес длиной 48 бит. Он позволяет идентифицировать это устройство из более чем 281 миллиарда приборов. Поэтому при первом запуске устройства должны быть сопряжены. Обычно задающее устройство ведёт поиск всех устройств в пределах радиуса действия.
Как только два прибора оказываются в зоне действия друг друга, они автоматически устанавливают соединение. При этом вы создаете свои собственные маленькие радио-ячейки, называемые «Piconet», для работы приборов внутри этих ячеек. В одной ячейке Piconet можно разместить максимум 8 приборов Bluetooth, причем каждый прибор может принадлежать одновременно нескольким ячейкам.
Устройства с функцией Bluetooth могут быть несовместимы с интерфейсом Bluetooth в автомобиле или могут быть недоступны некоторые функции, так как существуют разные стандарты Bluetooth и в рамках стандартов могут быть ещё и разные профили.
Помехозащищённость

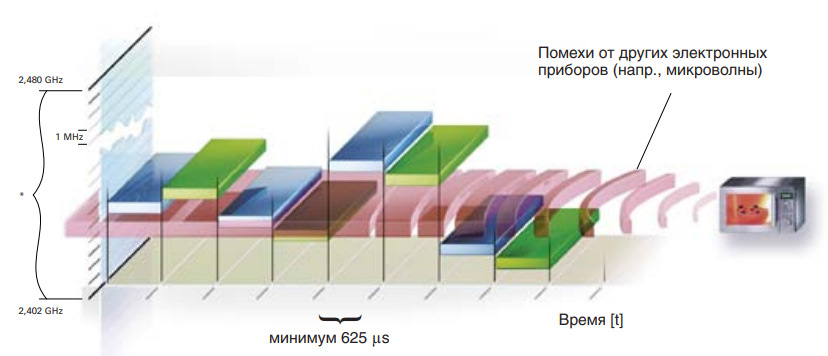

Модуль управления распределяет данные на короткие и гибкие пакеты данных. Их длительность составляет
примерно 625 µs. Потом перепроверяет целостность пакетов данных при помощи контрольной суммы, размером 16 бит и автоматически повторяет отправку поврежденные пакеты данных.
Радиомодуль по случайному принципу изменяет после каждого пакета данных частоту отправки и приема 1600 раз в секунду. Это называется скачкообразной перестройкой частоты.
принцип работы
Защищённость данных
При помощи 128-битового ключа проводится проверка подлинности приемника. При этом приборы используют собственный пароль, благодаря которому отдельные приборы опознают друг друга. Для каждого соединения генерируется новый ключ.
