Датчик давления масла
Чаще всего встречаются три типа: датчик уровня (следит за количеством масла, заменяет щуп в премиум-авто), датчик абсолютного давления (измеряет давление в магистрали в реальном времени, показывает на приборной панели — бывает цифровым и аналоговым, применяется на тягачах и спорткарах) и датчик-сигнализатор (самый популярный, зажигает контрольную лампу при падении давления ниже минимума). Далее речь пойдёт только о датчиках абсолютного давления и сигнализаторах.
Устройство датчика давления масла
Современные датчики — диафрагменные (мембранные). Внутри есть полость, заканчивающаяся тонкой металлической мембраной. С другой стороны мембраны передающий механизм, который приводит в движение преобразователь. Преобразователь формирует электрический сигнал для приборной панели.
Принцип работы
При пуске двигателя масло заполняет полость датчика. С ростом давления мембрана выгибается, механизм воспринимает изгиб, преобразователь создаёт сигнал, который поступает на приборы или ЭБУ.
Виды датчиков давления масла (по механизму)
Контактный: имеет неподвижный и подвижный контакты. При нормальном давлении мембрана сжимает пружину, контакты разомкнуты. При падении давления пружина распрямляется, контакты замыкаются, и загорается лампа.
Реостатный: вместо неподвижного контакта — реостат. Мембрана через качалку двигает ползунок, меняя сопротивление. Сигналом служит величина сопротивления.
Импульсный: вместо неподвижного контакта — биметаллическая пластина с нагревающей спиралью. В холодном состоянии пластина замкнута, при нагреве размыкается, цикл повторяется, пластина вибрирует. Мембрана сдвигает второй контакт, меняя расстояние, частота вибраций изменяется — так измеряется давление.
Пьезоэлектрический: вместо биметаллической пластины — резистор, чувствительный к деформациям. При движении мембраны меняется сопротивление, что фиксирует ЭБУ.

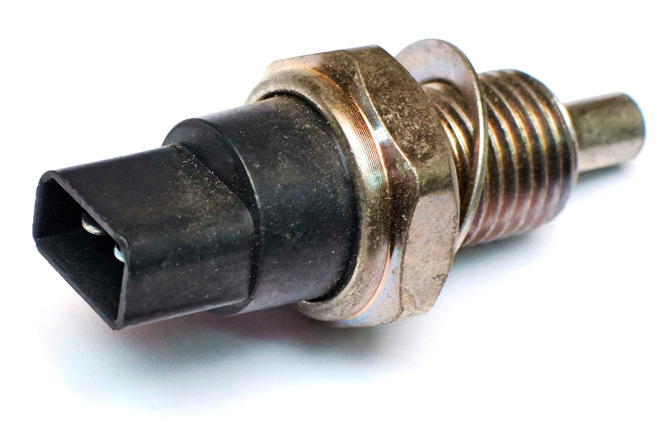

Все датчики имеют резьбу для установки в магистраль и разъём для подключения. Располагаются снаружи двигателя: сбоку от блока цилиндров или на головке блока (последнее позволяет раньше обнаружить масляное голодание).
