Структуры шин данных
Есть три топологии структуры шин данных: звезда, кольцо и линейная структура.
Звезда
При топологии "Звезда" несколько компонентов соединены с одним центральным компонентом. Системы с такой топологией используют для электронных систем безопасности или между блоком управления и исполнительными компонентами. В такой компоновке есть центральный блок управления — хаб, и подключённые устройства — сателлиты.

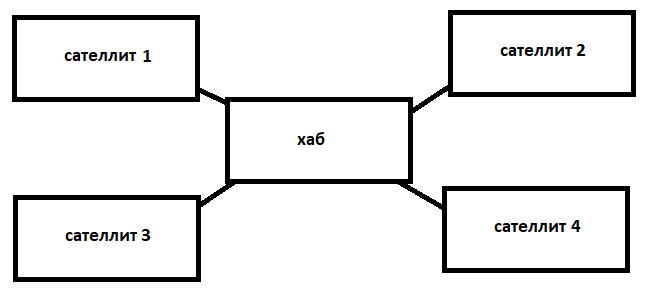

подключение устройств при топологии звезда
Центральный компонент испытывает большую нагрузку, поэтому разумно использовать эту топологию в системах с низкими требованиями к скорости передачи информации и незначительным объёмом передаваемых данных. Логично, что при выходе из строя хаба в системе прекращается передача информации. При топологии "Звезда" информация идёт от центрального блока непосредственно к исполнительным органам, и это используется, например, в системе натяжения ремней безопасности, где требуется быстрая отправка сигнала без приоритизации.
Линейная структура
В системах с линейной структурой все компоненты подключены последовательно к главной магистрали и имеют равные права.

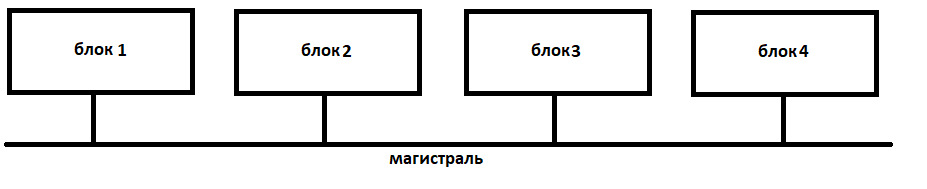

подключение устройств при линейной структуре
Все блоки в системе принимают все сигналы и на основании вида этого сигнала могут решать, необходим ли им этот сигнал и нужно ли его сохранять или его надо отправить дальше по шине. Такая топология позволяет подключать к шине неограниченное количество блоков управления. Проверка передаваемых данных на наличие ошибок происходит путём опроса всех подключённых блоков. Преимуществом этой системы является тот факт, что при выходе из строя одного из блоков передача информации не останавливается, будут просто отсуствовать данные от несправного блока.
Кольцо
В структурах с топологией "Кольцо" блоки соединенны последовательно по кольцу.

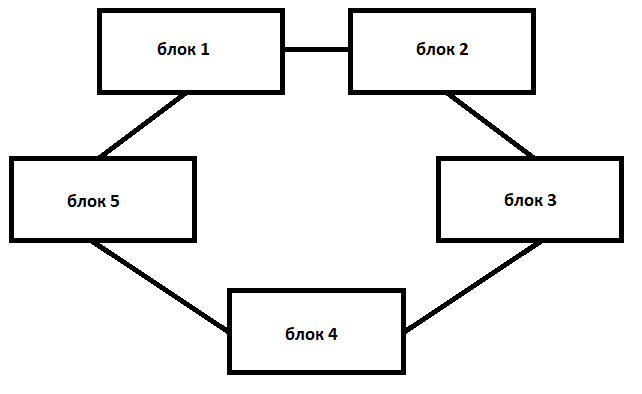

подключение устройств при структуре с топологией кольцо
Отличием от линейной структуры является отсутствие одной магистрали и то, что первый и последний компонент соединены, так что сообщение, отправленное одним блоком, может быть получено им же. Такая топология используется в системах, где предъявлены высокие требования к скорости передачи и надёжности данных. При неисправности одного блока вся система выходит из строя. Эта топология используется в автомобилях для высокой скорости передачи данных в мультимедийных приложениях.
